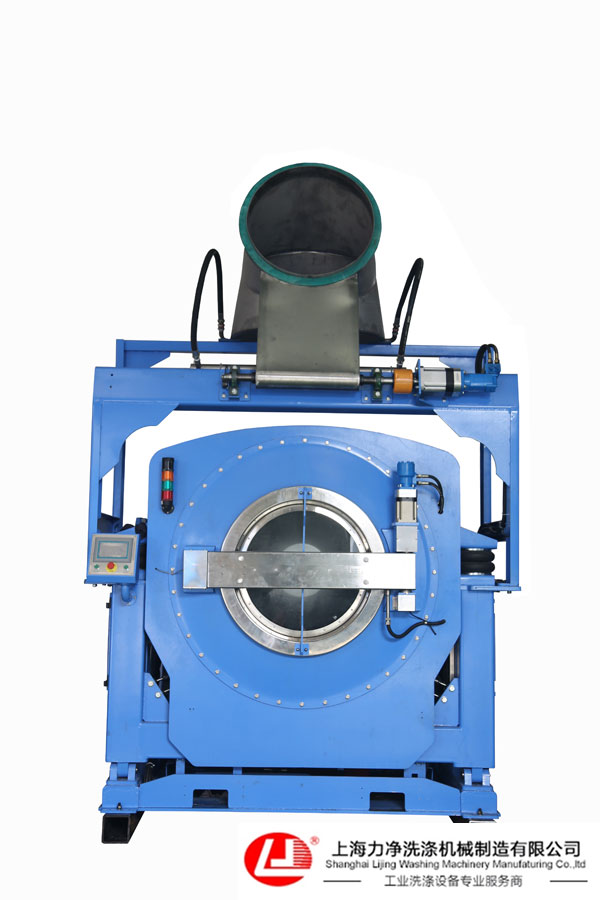

上海力凈大型水洗機的結構不知道大家是否了解，下面我們就來簡單介紹一下他的結構。
上海力凈大型水洗機外殼部件是指儲放洗滌液和支撐軸承座、內滾筒及所有傳動部件的洗衣機的殼體，一般拆開外部面板后即可看到。外殼通常整個懸掛或支撐在外部框架上。外殼部件一般由外殼筒體、前(后)墻板、軸承座支架、放水槽等零件組成。
外殼部件的功能是存放洗滌液，支撐內滾筒主軸部件、傳動部件、門部件，是洗衣機的主體部件。一般要求外殼具有足夠的強度和剛度，同時耐腐蝕。
2.機架、面板
(1)機架由優質碳素鋼型材焊接而成，強度和剛度都很好，主要用于安裝緩沖部件、液壓阻尼器和懸掛外殼，使其處于懸浮狀態。另外，還用于面板定位。
(2)面板一般分為前面板、側面板、后面板，沿著機架四周定位。
3.主軸、內滾筒部件
主軸是洗衣機運轉部分的主體，內滾筒是盛放洗滌衣服的筒體。筒體上密布著許多圓孔，內壁焊有數根V形筋，用于內滾筒洗滌運轉時提升衣服。另外也可增加內滾筒的強度。筒體兩端與前后端板焊接，前端板上開有取放衣服的圓孔，整個內滾筒用優質不銹鋼制作。在內滾筒后端板上裝有主軸，內滾筒與主軸成懸臂梁式連接。主軸上裝有兩個滾動軸承,安裝在軸承座內,軸承座固定在外殼軸承座支架上。為了保持上海力凈大型水洗機良好的密封性,在外殼和主軸之間加有密封結構,這種密封有多種結構和形式。在主軸上還裝有制動輪和大帶輪。
4.傳動部件
上海力凈大型水洗機傳動部件由電動機和各種變速機構組成。現在使用比較多的是變頻調速,它的結構比較簡單,由變頻器、變頻電動機、帶輪及傳動帶組成。采用單電動機變頻調速,可使機器的傳動系統得到優化和簡化,洗衣過程中的四種速度(洗滌均布、中脫、高脫)均由一臺變頻電動機完成。
上海力凈大型水洗機主要就是由外殼、機架、面板、主軸、內滾筒部件以及傳動部件這幾個部分組成。
